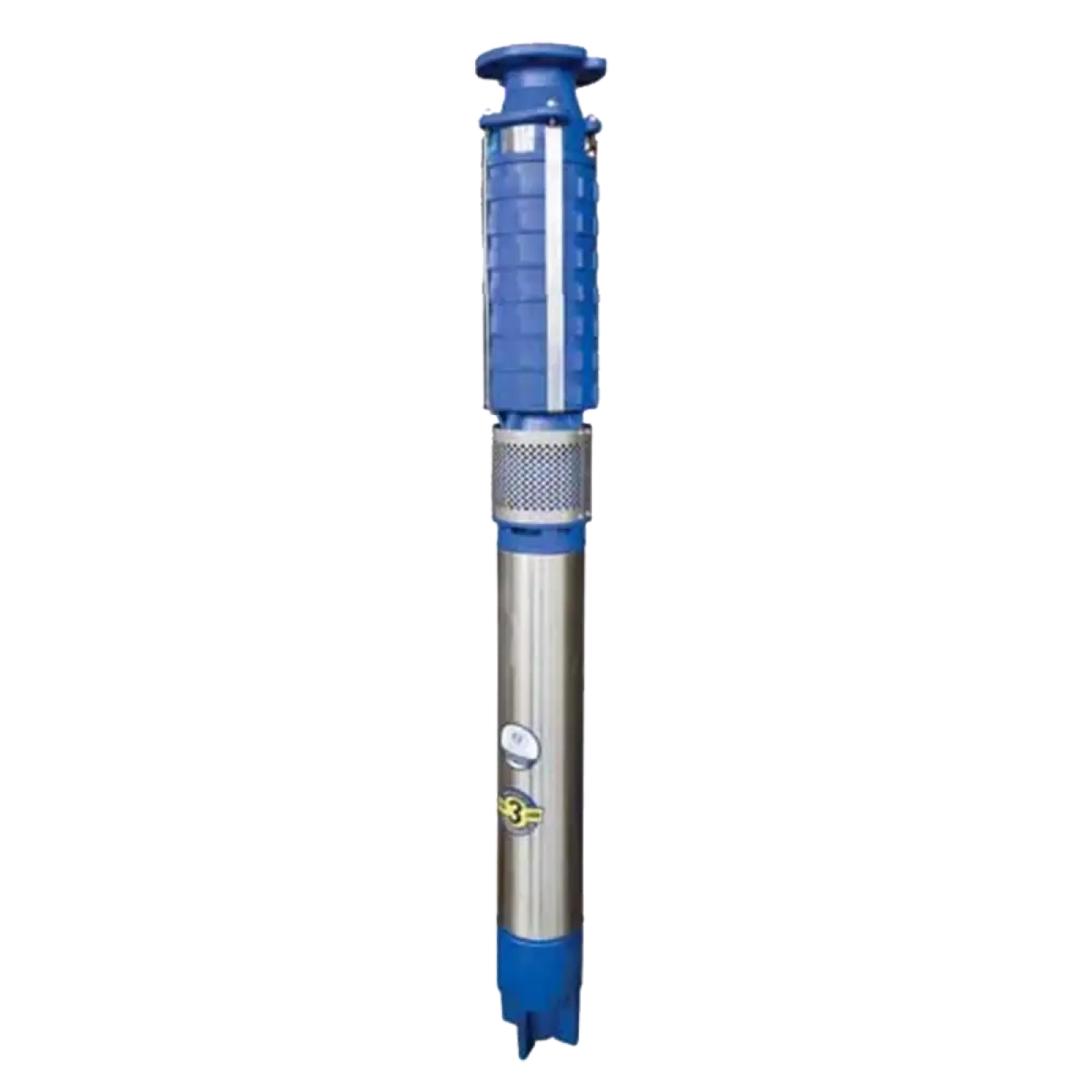

Глубинные насосы GBV.2.08 5.5 kW 400 V

Смотреть технический паспорт GBV.2.08

Главные преимущества скважинных насосов типа G

•  Универсальность монтажа: насосный агрегат можно устанавливать во взвешенном, вертикальном или горизонтальном положении без необходимости обустройства сложных фундаментов.
• Монтаж в узких скважинах: возможность установки в скважинах малого и среднего диаметра
• Работа в больших резервуарах: надежная работа в скважинах большого диаметра и габаритных емкостях при условии использования охладительных кожухов.
• Байпасные системы: удобное создание параллельных обводных линий (байпасов) в герметичном кожухе с любой пространственной ориентацией.
• Упрощенное подключение: линейное размещение патрубков в герметичном кожухе Компактность: продуманная конструкция требует минимум пространства для установки.
• Мировой стандарт NEMA: насосы и двигатели имеют стандартную конструкцию соединений и муфт по американскому стандарту NEMA, который используется ведущими производителями насосного оборудования во всем мире.
• Надежная передача крутящего момента, не требует консервации и гарантирует легкий монтаж/демонтаж.
• Автономная смазка: подшипниковые узлы насоса и двигателя не требуют технического обслуживания. Они смазываются перекачиваемой жидкостью (в насосе) и специальной жидкостью (в двигателе), которая также эффективно отводит избыточное тепло.
• Бесшумность: полностью погруженный насосный агрегат в герметичном кожухе или резервуаре работает абсолютно тихо.

Перекачиваемые жидкости

Скважинные насосы серии G предназначены для перекачки очищенной питьевой, сырой, морской, а также минеральной или термальной воды, которая не содержит абразивных и длинноволокнистых примесей.

• Требования к чистоте: содержание механических загрязнений в воде не должно превышать 100 мг/л. Для насосных агрегатов, в которых рабочие колеса и направляющие аппараты изготовлены из высокопрочного пластика, этот показатель составляет до 50 мг/л.
• Профилактика осадка: не допускается перекачка сред, вызывающих интенсивное образование осадка внутри насоса и на поверхности двигателя. Если таких условий избежать невозможно, пользователь обязан производить регулярную очистку оборудования, когда толщина слоя осадка достигает 0,5 мм.
• Защита от износа: категорически запрещается перекачка жидкостей, вызывающих ускоренный коррозионный и эрозионный износ материалов агрегата.
  (Примечание: перекачка других жидкостей, кроме воды, возможна только после предварительного согласования с производителем).

Работа с преобразователем частоты (ПЧ)

Все погружные насосные агрегаты производства Hydro-Vacuum S.A., оснащенные трехфазными электродвигателями, рассчитаны на работу в комплексе с частотными преобразователями. Для обеспечения долговечности системы необходимо соблюдать следующие правила:

• Частота питания: не превышает номинальную частоту питания погружного двигателя (50 или 60 Гц).
  Минимальная частота: допустимая минимальная рабочая частота составляет 32 Гц, при обязательном условии сохранения скорости потока жидкости не менее 0,2 м/с на наружной поверхности двигателя. Для соблюдения этого требования рекомендуется устанавливать охлаждающий кожух.
• Запас мощности: при выборе погружного двигателя для работы с ПЧ, его мощность следует выбирать на одну ступень выше стандартных расчетных данных из каталога.
• Номинал ПЧ: частотный преобразователь подбирается исключительно по величине номинального тока двигателя.
• Защита от перенапряжений: для защиты обмоток двигателя от вредных перенапряжений и помех линию обязательно нужно оснащать соответствующими RC и LC фильтрами (синус-фильтрами).
• Комплексная защита: система управления насосом должна иметь надежные встроенные защиты двигателя от токовой перегрузки;
  критического падения напряжения питания; обрыва (исчезновения) фазы.
• Требования к линиям питания: подключение ПЧ должно строго соответствовать требованиям производителя, в частности относительно необходимого сечения кабелей и соблюдения максимально допустимого расстояния от шкафа управления додвигателя.

Следует помнить, что при изменении частоты тока (и, соответственно, скорости вращения вала насосного агрегата), изменяются и его рабочие характеристики в соответствии с законами подобия:
