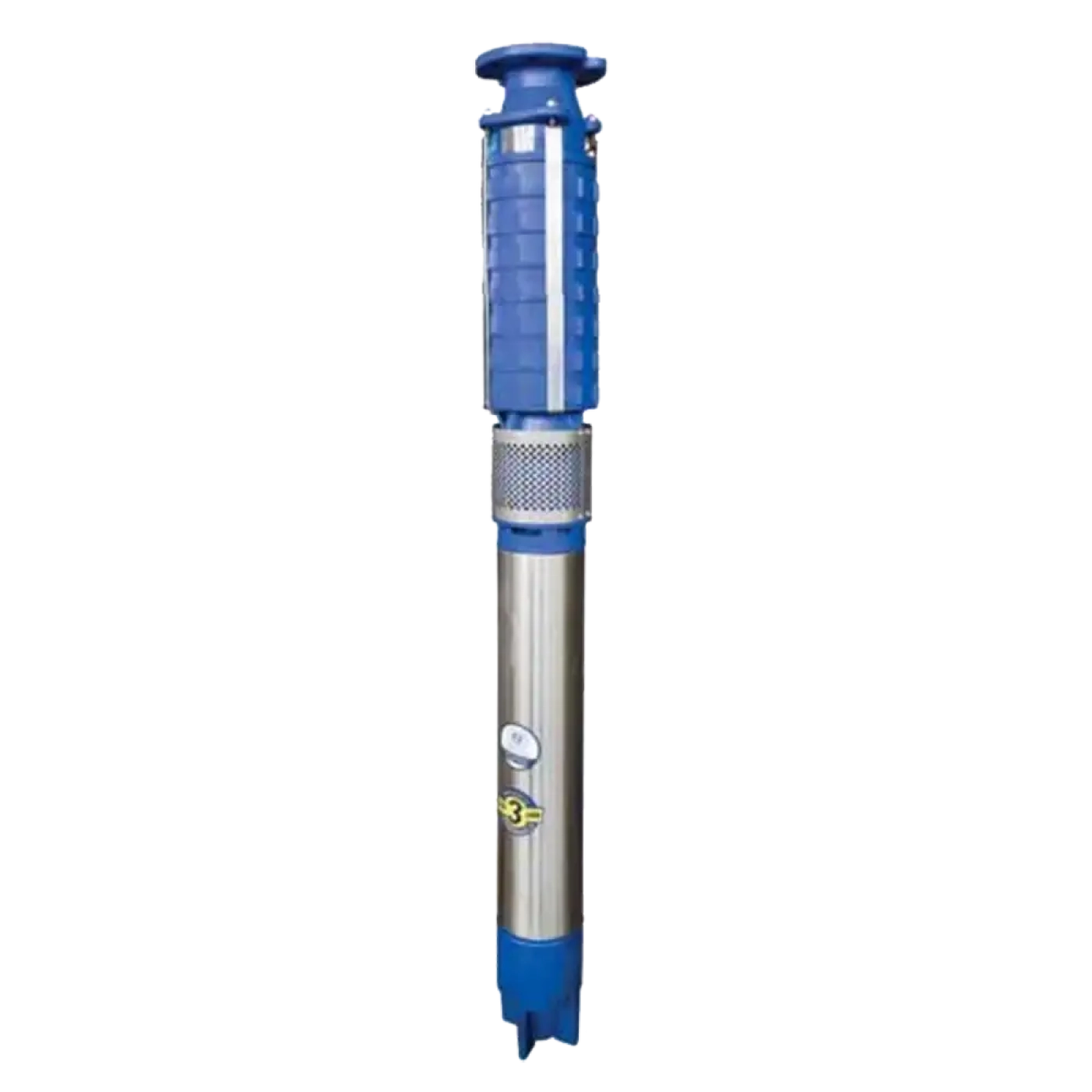

Глибинні насоси GBV.2.08 5.5 kW 400 V

Дивитись технічний паспорт GBV.2.08

Головні переваги свердловинних насосів типу G

- Універсальність монтажу: насосний агрегат можна встановлювати у підвішеному, вертикальному або горизонтальному положенні без необхідності облаштування складних фундаментів.
- Монтаж у вузьких свердловинах: можливість встановлення у свердловинах малого та середнього діаметра без використання напрямних охолоджувальних кожухів.
- Робота у великих резервуарах: надійна робота у свердловинах великого діаметра та габаритних ємностях за умови використання охолоджувальних кожухів.
- Інтеграція в трубопровід: можливість безпосереднього врізання насоса в лінію трубопроводу (у герметичному кожусі) як вертикально, так і горизонтально.
- Байпасні системи: зручне створення паралельних обвідних ліній (байпасів) у герметичному кожусі з будь-якою просторовою орієнтацією.
- Спрощене підключення: лінійне розміщення патрубків у герметичному кожусі значно полегшує монтаж усієї насосної системи.
- Компактність: продумана конструкція потребує мінімум простору для встановлення.
- Світовий стандарт NEMA: насоси та двигуни мають стандартну конструкцію з'єднань і муфт за американським стандартом NEMA, який використовується провідними виробниками насосного обладнання у всьому світі.
- Просте обслуговування: шліцьове з'єднання муфти забезпечує надійну передачу крутного моменту, не потребує консервації та гарантує легкий монтаж/демонтаж.
- Автономне змащування: підшипникові вузли насоса та двигуна не потребують технічного обслуговування. Вони змащуються рідиною, що перекачується (у насосі), та спеціальною рідиною (у двигуні), яка також ефективно відводить надлишкове тепло.
- Безшумність: повністю занурений насосний агрегат у герметичному кожусі або резервуарі працює абсолютно тихо.

Рідини, що перекачуються

Свердловинні насоси серії G призначені для перекачування очищеної питної, сирої, морської, а також мінеральної або термальної води, яка не містить абразивних та довговолокнистих домішок.

• Вимоги до чистоти: вміст механічних забруднень у воді не повинен перевищувати 100 мг/л. Для насосних агрегатів, у яких робочі колеса та направляючі апарати виготовлені з високоміцного пластику, цей показник становить до 50 мг/л.
• Профілактика осаду: не допускається перекачування середовищ, що викликають інтенсивне утворення осаду всередині насоса та на поверхні двигуна. Якщо таких умов уникнути неможливо, користувач зобов'язаний проводити регулярне очищення обладнання, коли товщина шару осаду досягає 0,5 мм.
• Захист від зносу: категорично забороняється перекачування рідин, що спричиняють прискорене корозійне та ерозійне зношування матеріалів агрегату.
  (Примітка: перекачування інших рідин, окрім води, можливе виключно після попереднього узгодження з виробником).

Робота з перетворювачем частоти (ПЧ)

Усі занурювальні насосні агрегати виробництва Hydro-Vacuum S.A., оснащені трифазними електродвигунами, розраховані на роботу в комплексі з частотними перетворювачами. Для забезпечення довговічності системи необхідно дотримуватися наступних правил:

• Частота живлення: не перевищувати номінальну частоту живлення занурювального двигуна (50 або 60 Гц).
  Мінімальна частота: допустима мінімальна робоча частота становить 32 Гц, за обов'язкової умови збереження швидкості потоку рідини не менше 0,2 м/с на зовнішній поверхні двигуна. Для дотримання цієї вимоги рекомендується встановлювати охолоджувальний кожух.
• Запас потужності: при виборі занурювального двигуна для роботи з ПЧ, його потужність слід обирати на один щабель вище за стандартні розрахункові дані з каталогу.
• Номінал ПЧ: частотний перетворювач підбирається виключно за величиною номінального струму двигуна.
• Захист від перенапруг: для захисту обмоток двигуна від шкідливих перенапруг та перешкод лінію обов'язково потрібно оснащувати відповідними RC та LC фільтрами (синус-фільтрами).
• Комплексний захист: система керування насосом повинна мати надійні вбудовані захисти двигуна від струмового перевантаження;
  критичного падіння напруги живлення; обриву (зникнення) фази.
• Вимоги до ліній живлення: підключення ПЧ має суворо відповідати вимогам виробника, зокрема щодо необхідного перерізу кабелів та дотримання максимально допустимої відстані від шафи керування до двигуна.

Слід пам'ятати, що при зміні частоти струму (і, відповідно, швидкості обертання вала насосного агрегату), змінюються і його робочі характеристики згідно з законами подібності:
